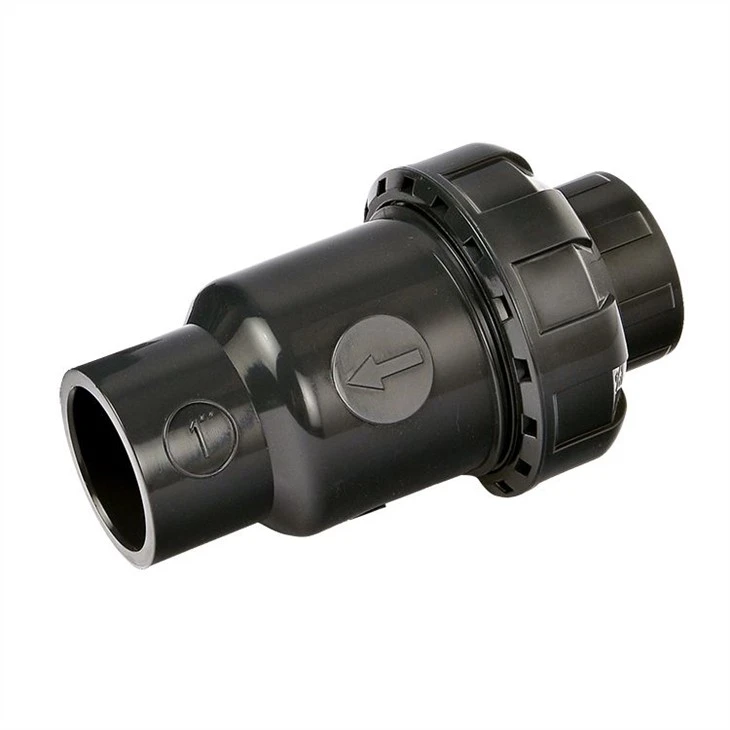

Jednosměrný zpětný ventil z PVC

Odeslat dotaz

Popis

1. Úvod do produktů

PVC Single Union Swing zpětný ventil je akce umožňující průtoku samotného média pohánět klapku ventilu k otevírání a zavírání. Obecně se jedná o ventil zabraňující zpětnému proudění média, proto se nazývá také zpětný ventil, jednocestný ventil, klapkový zpětný ventil apod. Používá se především k zamezení zpětného proudění média popř. vypouštění média v potrubním systému. Obvykle tento druh ventilu funguje automaticky. Pod tlakem média proudícího jedním směrem se klapka ventilu může automaticky otevřít. Pokud médium proudí nesprávným způsobem, působí tlak a klapka ventilu na sedlo ventilu, které může přerušit průtok. Sanking's PVC single joint Swing Check ventil je typu klapky, i když dojde pouze k kapce zpětného toku vody/kapaliny, ventil se uzavře. Ve srovnání s hemisférickou strukturou neexistuje žádný požadavek na obrácený tlak, větší bezpečnost a spolehlivost. Může být instalován vodorovně nebo svisle.

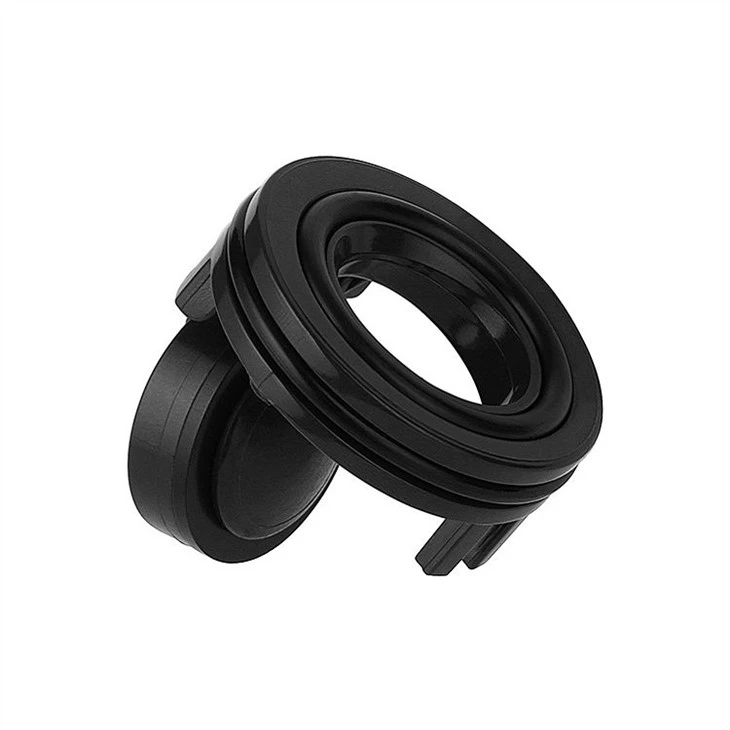

Sanking tým věří, že v průmyslovém potrubním systému musí průmyslové potrubí jako nositel jeho krevního toku zajistit jeho stabilitu a snadnou obsluhu. Jednosměrný zpětný ventil z PVC je opatřen na jedné straně šroubením a jeho klapka je standardně vyrobena z PVDF. Dále zajišťuje, že ventily jsou snadno ovladatelné a mají dlouhou životnost, přinášejí nejlepší zkušenosti a největší záruku koncovým uživatelům.

2. Hlavní vlastnosti

A. Velikost: 1/2" -2"

b. Typ klapky - Není vyžadován reverzní tlak, aby se zabránilo zpětnému toku. Více bezpečnosti a spolehlivosti.

C. Instalace může být instalována vodorovně nebo svisle

d. Dlouhá životnost - Nano lisovaný materiál

E. Dobrý výkon z hlediska odolnosti proti nárazu, odolnosti proti povětrnostním vlivům a odolnosti proti stárnutí

F. 100% kontrola bez úniku

G. CE certifikát

3. Parametr

S/N	Materiál	VELIKOST						Provozní teplota ©
DN (MM)		15	20	25	32	40	50
Velikost (palce)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
RÁMUS	PVC-U	֍	֍	֍	֍	֍	֍	5 stupňů - 55 stupně
RÁMUS	PVC-C	֍	֍	֍	֍	֍	֍	5 stupňů - 95 stupně
ANSI	PVC-U	֍	֍	֍	֍	֍	֍	5 stupňů - 55 stupně
ANSI	PVC-C	֍	֍	֍	֍	֍	֍	5 stupňů - 95 stupně
JIS	PVC-U	֍	֍	֍	֍	֍	֍	5 stupňů - 55 stupně
JIS	PVC-C	֍	֍	֍	֍	֍	֍	5 stupňů - 95 stupně
PT	PVC-U	֍	֍	֍	֍	֍	֍	5 stupňů - 55 stupně
PT	PVC-C	֍	֍	֍	֍	֍	֍	5 stupňů - 95 stupně
NPT	PVC-U	֍	֍	֍	֍	֍	֍	5 stupňů - 55 stupně
NPT	PVC-C	֍	֍	֍	֍	֍	֍	5 stupňů - 95 stupně
BSPF	PVC-U	֍	֍	֍	֍	֍	֍	5 stupňů - 55 stupně
BSPF	PVC-C	֍	֍	֍	֍	֍	֍	5 stupňů - 95 stupně
Provozní točivý moment (NM)		2.00	2.50	4.00	5.00	7.50	1.00	∕
Pracovní tlak (psi)		150	150	150	150	150	150	∕
Poznámka: ֍ znamená standardní produkty @ znamená na vyžádání, pokud máte nějaké požadavky, zkontrolujte to prosím s týmem Sanking. N/A znamená nedostupné

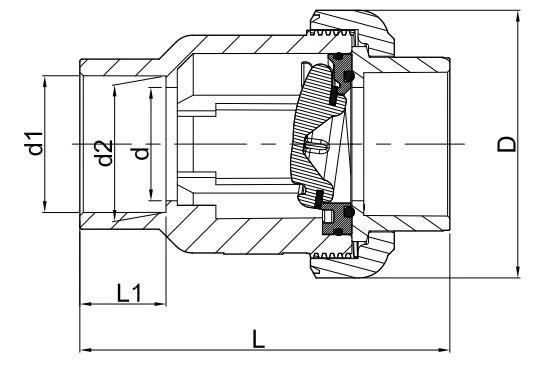

4. Rozměr (jednotka: mm)

VELIKOST		d	d1				d2				D	L	L1	L2
VELIKOST		d	ANSI	RÁMUS	JIS	CNS	ANSI	RÁMUS	JIS	CNS	D	L	L1	L2
1/2"	(15)	15	21.54	20.30	22.40	22.40	21.23	20.10	21.73	21.90	54.00	87.60	22.30	22.30
3/4"	(20)	20	26.87	25.30	26.45	26.40	26.57	25.10	25.69	25.90	63.00	103.50	25.50	25.50
1"	(25)	25	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	120.60	28.60	28.60
1-1/4"	(32)	32	42.42	40.30	38.60	42.50	42.04	40.10	37.65	41.90	84.50	135.00	32.00	32.00
1-1/2"	(40)	40	48.56	50.30	48.70	48.60	48.11	50.10	47.74	47.90	98.00	144.00	35.00	35.00
2"	(50)	50	60.63	63.30	60.80	60.60	60.17	63.10	59.78	59.90	119.00	163.00	38.00	38.00

5. Aplikace

Sklopné zpětné ventily s jedním šroubem z PVC jsou široce používány v: elektrických, papírenských, kotelních, farmaceutických, těžebních, chemických, strojních a zařízeních, v elektronickém průmyslu, městské výstavbě a dalších oblastech.

6. Naše výhoda

1) Inovační design

2) 100% čisté vysoce kvalitní materiály

3) Skvělé zpracování

4) Velikost: k dispozici různé velikosti

5) Vlastní značka "SANKING"

6) Přijměte přizpůsobený požadavek

7) Skvělé balení

8) Konkurenční tovární cena

9) Vysoká kvalita

10) Vynikající služby

11) Spolehlivé plastové ventily, plastové armatury

7. Certifikát

PVC single union swing check valve CE(001)

8. Profil společnosti

SANKING se specializuje na svou hlavní oblast průmyslových potrubních systémů z PVC, CPVC, PPH a PVDF od roku 1976. Zařízení je kvalifikováno podle ISO 9001:2015, většina našich výrobků získala certifikaci bezpečnosti CE, certifikaci TSG, certifikaci NSF a různé patenty na vynález . Na naší nejzákladnější úrovni je naším cílem neustálý vývoj značky SANKING a poskytování výsledků trvalého růstu našim distribučním kanálům, dodavatelským a servisním partnerům, zaměstnancům a investorům. Vítejte jako náš distributor nebo uživatel zařízení, určitě vám poskytneme další služby s přidanou hodnotou.
